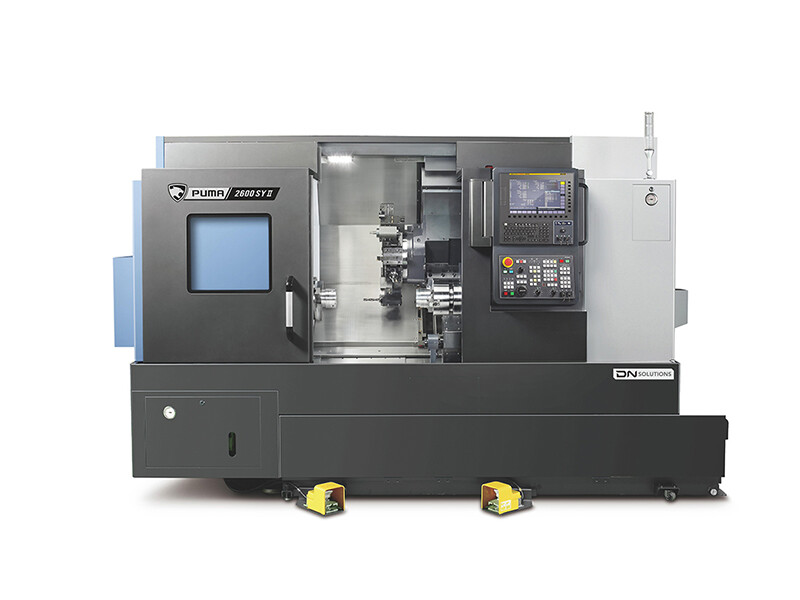

PUMA 2600SY
High Performance Y-axis Horizontal Turning Center
If you are machining simple, straightforward parts through to high-precision, complex components made from difficult-to-machine materials the PUMA 2100/2600/3100 series is your ‘go-to’ turning center. The machines have been designed with single-set up efficiency and accuracy in mind.
PUMA 2100/2600/3100 series

High Performance Y-axis Horizontal Turning Center

If you are machining simple, straightforward parts through to high-precision, complex components made from difficult-to-machine materials the PUMA 2100/2600/3100 series is your ‘go-to’ turning center. The machines have been designed with single-set up efficiency and accuracy in mind.


Easy to Operate

Easy to

Operate

High Productivity

High

Productivity

Excellent Machining Capability

Excellent

Machining

Capability

Easy Maintenance

Easy

Maintenance

Highlights

详情(High Performance)

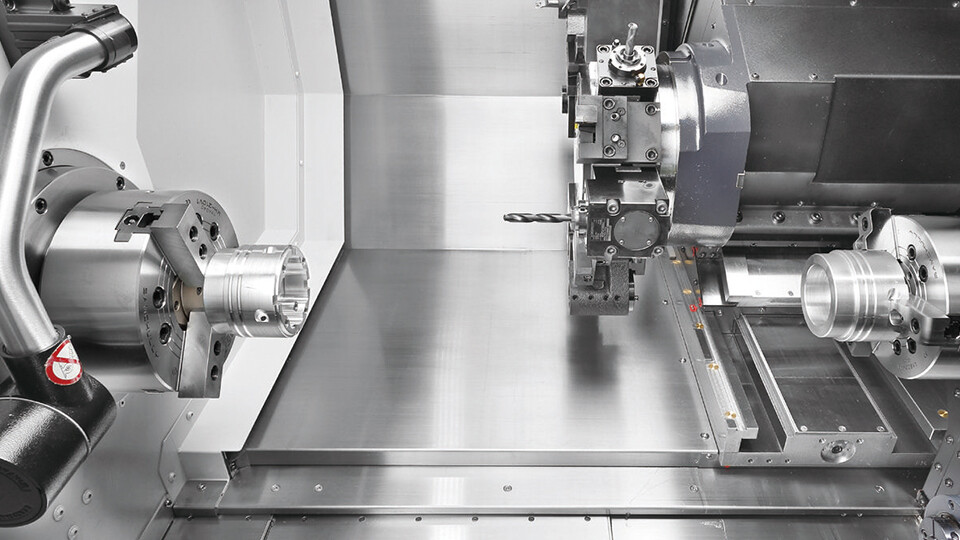

High Performance

Upgraded structural rigidity

Reduced vibration and ensures dynamic rigidity

Powerful and precise machining

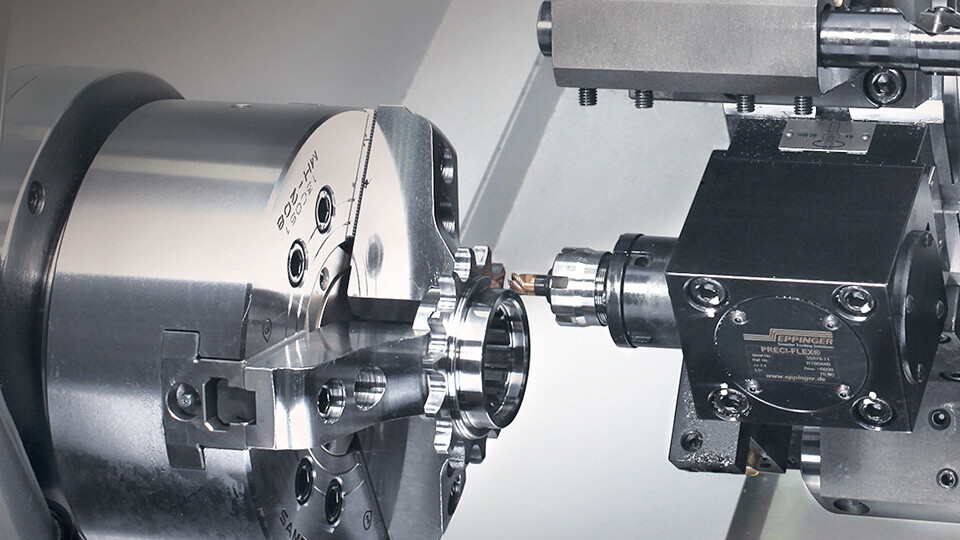

Y-axis complex machining

Y-axis capability enables the machining of complex shapes and features (PUMA 2100/2600Y models).

详情(Y-axis complex machining)

详情(Improved user-friendly functionality)

mproved user-friendly functionality

EOP

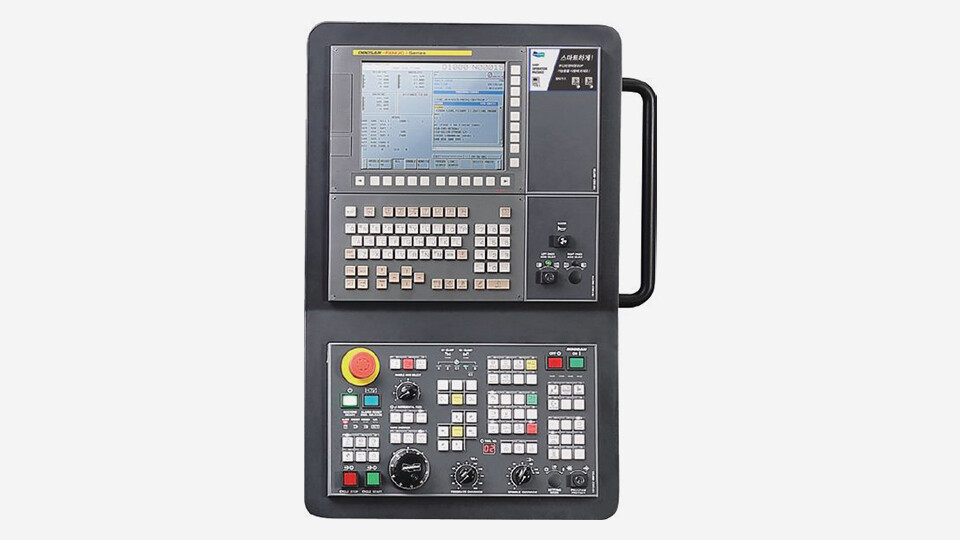

User-friendly operation panel

Simple maintenance function

Product Specifications


modelPUMA 2100LSYPUMA 2100LYPUMA 2100SYPUMA 2100YPUMA 2600LSYPUMA 2600LSYBPUMA 2600LYPUMA 2600LYB
CAPACITY
Chuck size8inch8inch8inch8inch10inch12inch10inch12inch
Max. Turning Diameter406mm406mm406mm406mm376mm376mm376mm376mm
Max. Turning Length760mm760mm520mm520mm1280mm1245mm1280mm1245mm
TRAVELS
X-Axis Rapid Traverse30m/min30m/min30m/min30m/min30m/min30m/min30m/min30m/min
Z-Axis Rapid Traverse30m/min30m/min30m/min30m/min30m/min30m/min30m/min30m/min
X-Axis Travel Distance260mm260mm260mm260mm260mm260mm260mm830mm
Y-Axis Travel Distance105mm105mm105mm105mm105mm105mm105mm105mm
Z-Axis Travel Distance830mm830mm590mm590mm1350mm1350mm1350mm1350mm
MAIN SPINDLE
Max. Spindle Speed5000r/min5000r/min5000r/min5000r/min4000r/min2800r/min4000r/min2800r/min
Max. Spindle Power22kw22kw22kw22kw22kw26kw22kw26kw
Max. Spindle Torque358N·m358N·m358N·m358N·m599N·m1123N·m599N·m1123N·m
SUB SPINDLE
Max. Spindle Speed6000r/min
6000r/min
6000r/min4500r/min

Max. Spindle Power15kw
15kw
15kw7.5kw

TURRET
No. of tool station12ea12ea12ea12ea12ea12ea12ea12ea
Rotary Tool r/min5000r/min5000r/min5000r/min5000r/min5000r/min5000r/min5000r/min5000r/min
DIMENSIONS
Length3410mm3410mm3190mm3190mm4435mm4438mm4435mm4438mm
Height2163mm2163mm2163mm2163mm2163mm2163mm2163mm2163mm
Width1945mm1945mm1945mm1945mm2049mm2049mm2049mm2049mm
Weight6500kg6050kg6000kg5550kg7850kg7950kg7400kg7500kg
